疏水閥的結構形式與工作原理

疏水閥在蒸汽加熱係統中起到阻汽排水作用,選擇合適的疏水閥,可使蒸汽加熱設備達到最高工作效率。要想達到最理想的效果,就要對各種類型疏水閥的工作性能、特點進行全麵的了解。
疏水閥的品種很多,各有不同的性能。選用疏水閥時,首先應選其特性能滿足蒸汽加熱設備的最佳運行,然後才考慮其他客觀條件,這樣選擇你所需要的疏水閥才是正確和有效的。

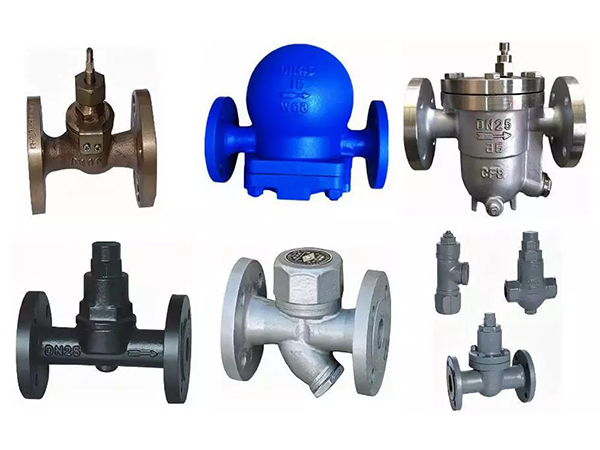

疏水閥要能“識別”蒸汽和凝結水,才能起到阻汽排水作用。“識別” 蒸汽和凝結水基於三個原理:密度差、溫度差和相變。於是就根據三個原理製造出三種類型的疏水閥,分類為機械型、熱靜力型、熱動力型。
一.機械型疏水閥
機械型也稱浮子型,是利用凝結水與蒸汽的密度差,通過凝結水液位變化,使浮子升降帶動閥瓣開啟或關閉,達到阻汽排水目的。機械型疏水閥的過冷度小,不受工作壓力和溫度變化的影響,有水即排,加熱設備裏不存水,能使加熱設備達到最佳換熱效率。最大背壓率為80%,工作質量高,是生產工藝加熱設備理想的疏水閥。
機械型疏水閥有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。
二.熱靜力型疏水閥
這類疏水閥是利用蒸汽和凝結水的溫差引起感溫元件的變形或膨脹帶動閥芯啟閉閥門。熱靜力型疏水閥的過冷度比較大,一般過冷度為15度到40度,它能利用凝結水中的一部分顯熱,閥前始終存有高溫凝結水,無蒸汽泄漏,節能效果顯著。是在蒸汽管道,伴熱管線、小型加熱設備,采暖設備,溫度要求不高的小型加熱設備上,理想的疏水閥。
熱靜力型疏水閥有膜盒式、波紋管式、雙金屬片式等。
三.熱動力型疏水閥
這類疏水閥根據相變原理,靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理,使閥片上下產生不同壓差,驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源於蒸汽,所以蒸汽浪費比較大。
結構簡單、耐水擊、最大背為50%,有噪音,閥片工作頻繁,使用壽命短。
熱動力型疏水閥有熱動力式(圓盤式)、脈衝式、孔板式等。
